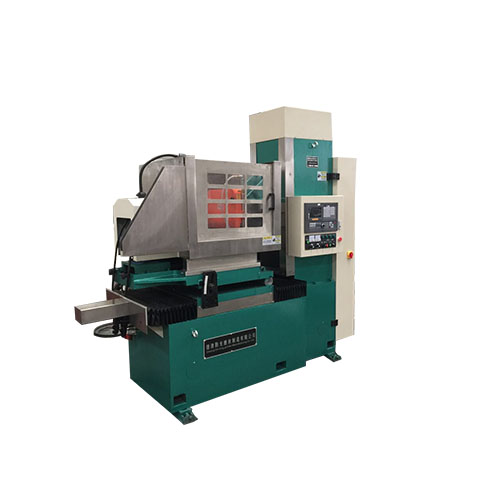

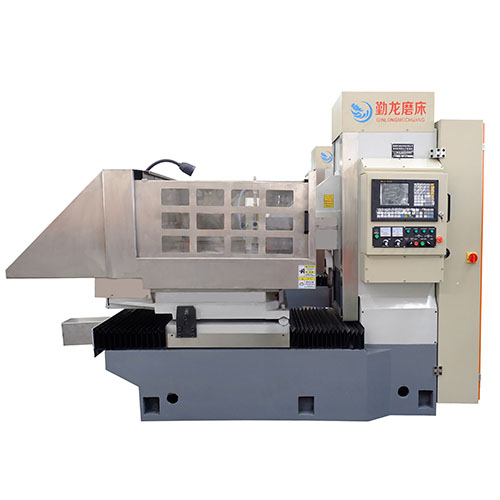

SKM73100臥軸(zhou)式圓(yuan)臺平(ping)面磨床(chuang)是我公(gong)司吸收國內外高精磨床(chuang)結構與制(zhi)造技術開(kai)發出的(de)新型(xing)臥軸(zhou)圓(yuan)臺平(ping)面磨床(chuang)。
工(gong)作圓臺直徑ф1050mm，采用工(gong)作臺在床身上變頻旋轉，拖板沿水(shui)平往復移動，磨(mo)頭沿拖板垂直移動進給(gei)的布局型式。
磨頭主軸軸承采用精(jing)密滾動軸承，剛性好、精(jing)度高。
床身、立柱上布局直線導軌副和滾珠傳(chuan)動(dong)單元，采用準確(que)定位伺服電機(ji)驅動(dong)。
整體(ti)結構穩重緊(jin)湊、精度高、性(xing)能可靠(kao)、制造工(gong)藝好(hao)，操作方便。
18072822299
適用·范(fan)圍(wei)
● 采(cai)用(yong)砂輪周邊(bian)磨削，工件上(shang)下兩(liang)平(ping)面(mian)均可獲得(de)高精度平(ping)行度、尺寸精度和工件表面(mian)粗(cu)糙度。
● 適合圓臺平面(mian)磨(mo)削，本(ben)機主要(yao)磨(mo)削直徑φ1050范(fan)圍內的圓形端面(mian)、平面(mian)加工件（根(gen)據需(xu)要(yao)可定制)。
● 適用(yong)磨削(xue)環形零件(jian)，適用(yong)于鋸(ju)片(pian)廠(chang)、軸承廠(chang)、汽(qi)配廠(chang)、陶瓷(ci)密封件(jian)廠(chang)、摩擦片(pian)廠(chang)、活塞廠(chang)、發(fa)動(dong)機廠(chang)、工(gong)具(ju)廠(chang)和一般機械廠(chang)的產(chan)品車(che)(che)間(jian)和工(gong)具(ju)車(che)(che)間(jian)，磨削(xue)加工(gong)精密零件(jian)。
產品·特點
磨頭結構
磨頭采用(yong)靜壓結構(gou)，克服(fu)了(le)軸(zhou)承啟(qi)動(dong)(dong)和(he)停止時(shi)出(chu)現(xian)的(de)干摩擦造(zao)成(cheng)的(de)軸(zhou)與軸(zhou)承磨損現(xian)象(xiang)，提高(gao)了(le)主軸(zhou)的(de)使(shi)用(yong)壽命及(ji)精度保持性(xing)(xing)；當主軸(zhou)啟(qi)動(dong)(dong)后(hou)，依靠淺腔階梯效應形成(cheng)較(jiao)大(da)的(de)動(dong)(dong)壓承載力(li)，大(da)大(da)地(di)提高(gao)了(le)主軸(zhou)剛(gang)度；高(gao)壓油膜(mo)的(de)均化作(zuo)用(yong)和(he)良好和(he)抗(kang)振性(xing)(xing)保證了(le)主軸(zhou)具有很高(gao)的(de)旋轉(zhuan)精度和(he)運轉(zhuan)平穩性(xing)(xing)。（11）KW電機驅動(dong)(dong)，最(zui)高(gao)轉(zhuan)速1450rpm。設備采用(yong)高(gao)速（CBN）砂(sha)輪加工兩(liang)端面，提高(gao)端面光潔度。（砂(sha)輪可根據用(yong)戶需(xu)求定制）
機床重要零部件
均采(cai)用(yong)品牌廠家產品，質(zhi)量可靠，易于維護(hu)。如導(dao)軌用(yong)德國力士樂品牌，臺(tai)灣絲(si)桿，進口(kou)電器，海利普變頻器等等。
鑄件材料
鑄件采用375HT材料，材質好，強度高，床(chuang)(chuang)身立柱均(jun)采用二次回火處(chu)理，消除內(nei)應力，延(yan)長(chang)機床(chuang)(chuang)壽(shou)命，以確保高精度，高剛性，延(yan)長(chang)機床(chuang)(chuang)壽(shou)命。
床身立柱
床身立柱均用進口加(jia)工(gong)中(zhong)(zhong)心和進口龍門加(jia)工(gong)中(zhong)(zhong)心加(jia)工(gong)，高精的加(jia)工(gong)設備和加(jia)工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)氣(qi)采用(yong)獨(du)立電(dian)柜，獨(du)立操縱臺，自(zi)(zi)主研發的數控系(xi)統控制(zhi)，可實現自(zi)(zi)動控制(zhi)，自(zi)(zi)動完成循環磨削，自(zi)(zi)動檢(jian)測對(dui)刀(dao)，自(zi)(zi)動分辨、自(zi)(zi)動補償，操作簡(jian)單方便。
裝置結構
橫向進給(gei)及垂直進給(gei)裝(zhuang)置，由伺服電機（≥10N.m）、減(jian)速機構(gou)、滾(gun)珠絲杠、直線導軌(gui)。其(qi)中垂直軸(zhou)有(you)制動或自鎖裝(zhuang)置，并配有(you)光柵尺絕(jue)對坐標定位。
設置潤滑點
磨(mo)床各導軌處均設(she)置潤滑點(dian)，由(you)電動潤滑泵進行潤滑。為工作臺配備獨立供油(you)箱，進、回管路通(tong)過拖鏈合理布局(ju)。
芯線圈設計
電磁吸盤采(cai)(cai)用銅(tong)芯線圈設計(ji)，表面花盤采(cai)(cai)用同心圓(yuan)并割花設計(ji)，客戶也可定制花盤。表面磁力均勻(yun)，并配備(bei)了自動充退磁裝置，具有磁力可調、失(shi)磁保(bao)護(hu)等功能(neng)。
不變形，精度高
加工產品(pin)不變形(xing)，精度高，工件厚度差距(ju)保持在 0.01mm以內(nei)，具體詳見產品(pin)參數表。
技(ji)術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削(xue)工件最大尺寸(cun) | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最大(da)承重(zhong)（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往(wang)復速度X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托(tuo)板往復(fu)行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主(zhu)軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂(sha)輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂(chui)直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面(mian)度(du)（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工(gong)作臺電(dian)機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂(sha)輪(lun)主軸電機功率(lv)(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升(sheng)降伺(si)服(fu)電(dian)機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水(shui)泵電(dian)機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床(chuang)凈(jing)重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
